2010年10月10日
・独立型ハイブリッド発電への道１
自家用のハイブリッド発電システムといえば、太陽光発電と風力発電の組み合わせが一般的です。我が家にも機材は用意してありましたが、取り付ける知識とズクがありませんでした。
大容量太陽光発電を検討したことで少しは知識が身に付いたので、ハイブリッドも設置しようと思い立ちました。
実は、１０年前には資材を用意してありました。
知人が資材一式を購入したものの取り付けないことになって、格安の２万円で譲ってもらってありました。
普通に買うと２５万円はするようですから、元をとるための実用設備ではありませんね。
風車を取り付けるには、支柱を固定するワイヤーなどの資材が別途に必要なので、現在注文しているところです。
前準備として、太陽光発電モジュールの取り付けと、充電制御装置ならびにバッテリーを取り付けました。

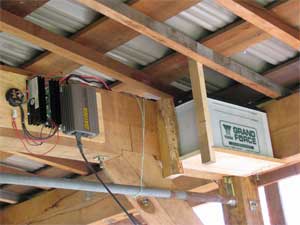

取り付け場所は、車庫の屋根裏です。
発電装置から最短距離に制御装置を取り付けることで、電圧降下によるロスを少しでも減らそうという意図です。
重いバッテリーを高い所に設置するのは大変ですが、頑丈な架台を作って載せてしまいました。
充電制御装置も露出で、放熱優先です。
インバーターには放熱のためのファンが装備されているのですが、消費電力が２ｗもある。
負荷は２４時間稼働のトイレ排気筒ファンの８ｗのみなので、３００ｗの容量があるインバーターならファンレスでも十分だということにして、冷却ファンは断線してしまいました。
これで消費電力が２割も違うんですからね。
車庫から負荷までの１００Ｖ電線は、地中埋設にしてすっきりさせました。
ケーブルは、掃除機の電源ケーブルを３本つなぎ合せて使います。
廃物利用ですが、掃除機のケーブルは長くて丈夫なので捨てるにはもったいないです。
逆流防止のダイオードを追加したり、安全のためにヒューズも取り付けたりと、あれこれ試行錯誤していたら１日が終わってしまいました。
なんとか太陽光発電も機能し、インバーターも正常に働いて１００Ｖの電気を供給できるようになりました。
これだけだと、天気が悪い時には負荷容量に不足するので、来週には風力発電も使いする予定です。
